Soundbar #1

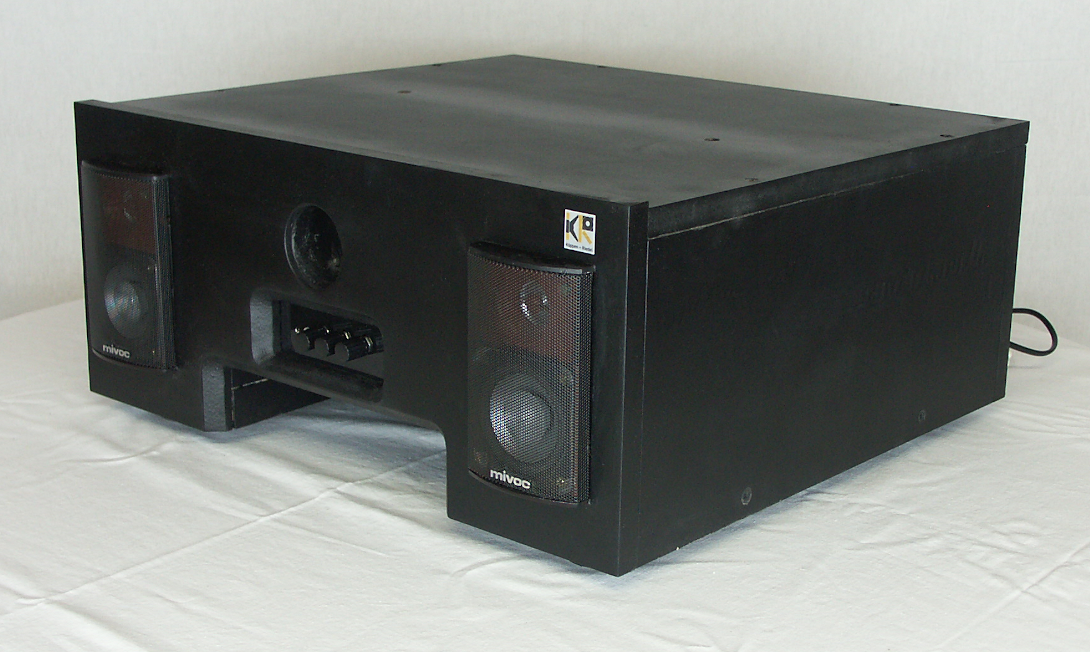

Die fertige Soundbar

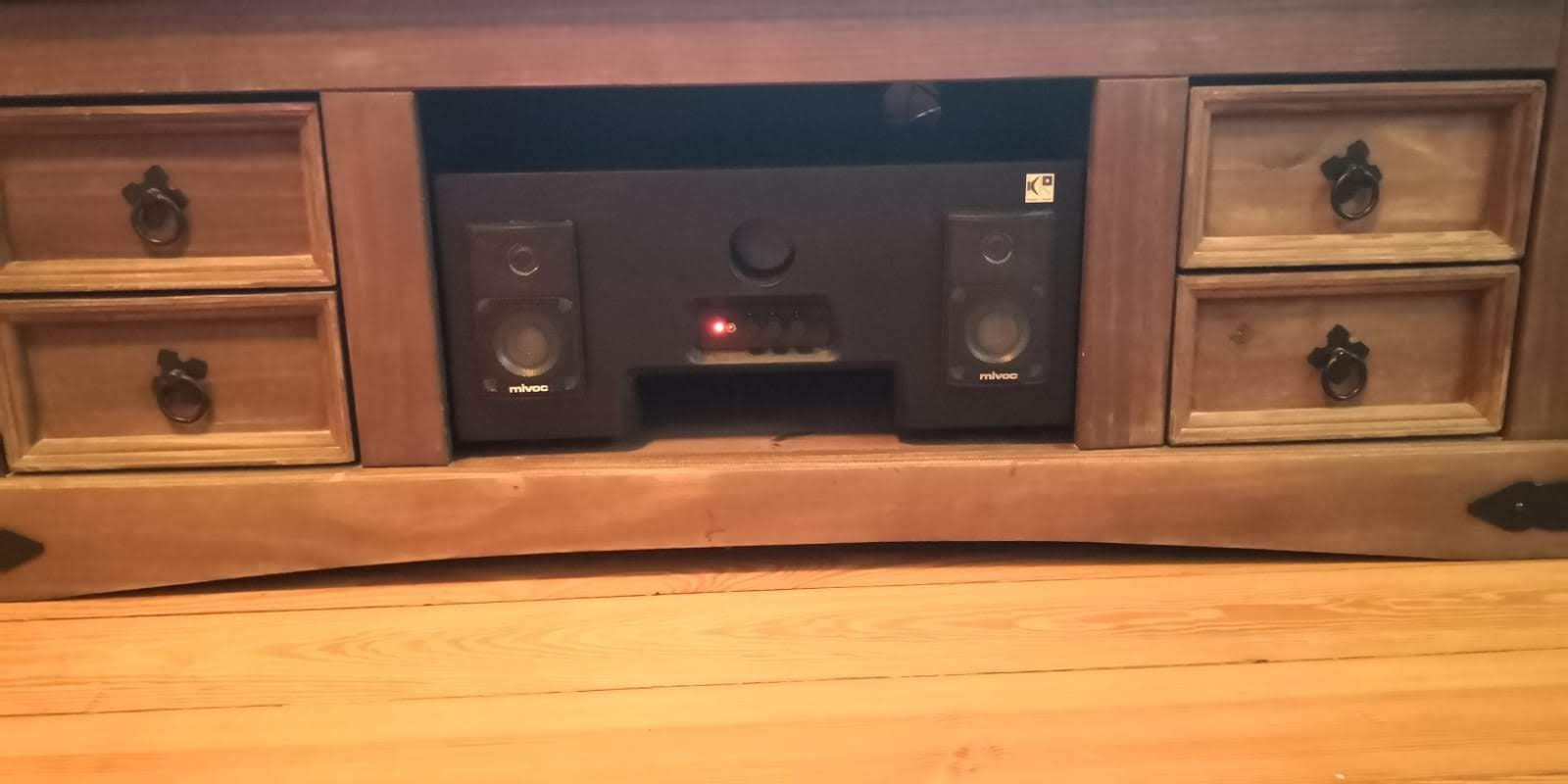

Kundenfoto



Aufgabe/Problem

Im Kundenauftrag sollte eine Soundbar entworfen werden.
Kniffelige Vorgabe: Einbau in ein Lowboard mit einer maximalen Breite von 47 cm, Höhe von 25 cm und Tiefe von 45 cm. Somit konnte die Schallabgabe nur an der Vorderseite erfolgen.

Lösung/Ergebnis

Verbaute Komponenten:

  • 2 x 2-Wege-Satellitenlautsprecher von Mivoc
  • Bass-System SWM 68 von Mivoc
  • Bassreflexrohr
  • 3-Kanal-Verstärker

Das Bass-System strahlt aus Platzgründen nach unten ab und das Bassreflexrohr nach vorne. So konnte der vorhandene Platz optimal ausgenutzt werden.

Technische Daten

Prinzip Aktiv
2 x 2-Wege-Mittelhochtöner
1 x Bass nach unten abstrahlend
Spannungsversorgung 20 - 24 V= (Netzteil 230 V~ inklusive)
Abmessungen ( H x B x T ) ca. 47 cm x 25 cm x 45 cm

Verkauft!
